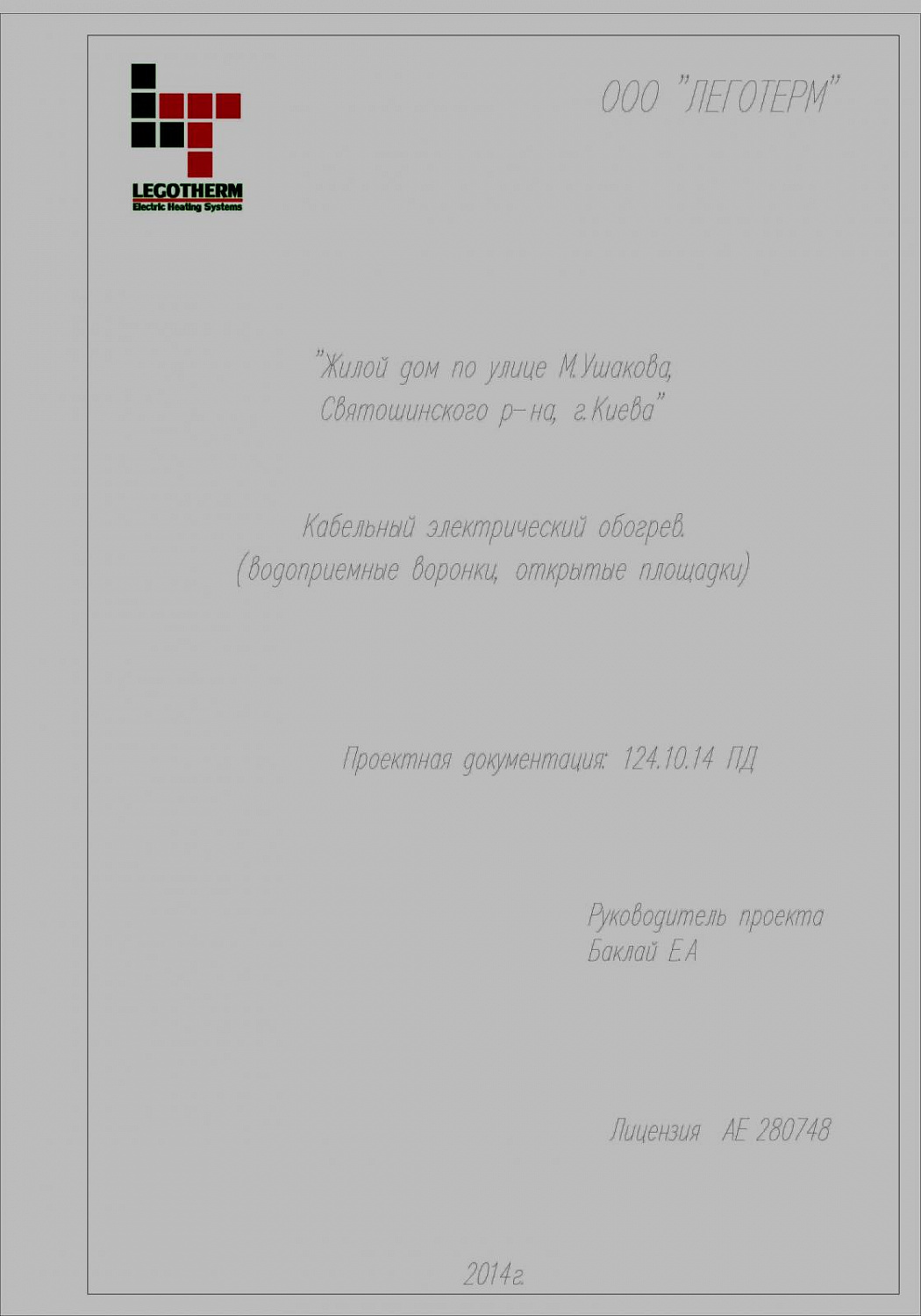

Проектування кабельного електрообігріву

Проектний відділ компанії ЛЕГОТЕРМ надає проектування систем кабельного електрообігріву будь-яких масштабів і складності:

• Проектування системи обігріву трубопроводів
• Проектування системи антіобледіненія покрівлі
• Проектування системи обігріву відкритих майданчиків, пандуса
• Проектування системи тепла підлога складної конфігурації
• Проектування системи обігріву грунту футбольного поля
• Шафи управління (ШУ) під індивідуальне замовлення

За допомогою програмного комплексу TraceCalc (США) наша компанія готова оперативно надати Теплотехнічний розрахунок і підбір технологічного обладнання з 100% точністю.

Швидко, професійно і недорого.

Звертайтеся, ми завжди на зв'язку!

Нагрівальні кабелі RAYCHEM-надійність і реальна економія енерговитрат.

Системи електрообігріву на основі використання гріючих кабелів, що з'явилися порівняно недавно, міцно завоювали визнання як професійних будівельників, так і технологів.

Існують дві основні групи гріють кабелів-резистивні і саморегулюючі. Резистивні гріють кабелі мають фіксовану довжину гріючої ланцюга, розраховану по опору, що значно ускладнює проектування і монтаж систем на їх основі. Гріючий кабель постійного опору характеризується однаковою виробленням теплової енергії по всій довжині, що в разі нерівномірності теплос'ема може призводити до незадовільної роботи системи в цілому: перегріву і вигоряння гріючого елемента на одних ділянках ланцюга і недостатньому виділенні тепла на інших ділянках. Дана група гріючих кабелів має постійну теплову потужність, і це, відповідно, тягне за собою значні енерговитрати внаслідок фіксованих величин споживаної електроенергії.

В основі представляються нами систем електрообігріву лежить використання саморегулівних гріючих кабелів виробництва корпорації nVent-Raychem (США) - світового лідера з виробництва кабельної продукції будівельного і промислового призначення. З 1971 року корпорація Raychem виготовила і поставила споживачам понад 200 тисяч кілометрів саморегульованих гріючих кабелів більш ніж в 100 країн світу. Основна відмінність саморегульованих гріючих кабелів полягає у властивостях матеріалу гріючого елемента. Конструкція гріючого елемента така, що кабель реагує на температуру обігрівається об'єкта в кожній окремій точці і опір гріючого елемента підвищується з ростом температури, зменшуючи тим самим силу струму і вироблення тепла. При зниженні температури об'єкта опір гріючого елемента знижується, матеріал знову починає пропускати струм і виробляти тепло. На відміну від нагрівальних кабелів постійного опору, саморегульовані гріючі елементи Raychem не бояться установки внахлест, не виходять з ладу через перегрів (так як перегрів Неможливий в принципі), ріжуться на необхідні довжини прямо на будівельному майданчику, що істотно знижує вартість монтажних робіт. Кабелі безвідмовні в експлуатації, мають термін служби не менше 20 років і поставляються з 10-річною заводською гарантією.

Природно, вартість комплектуючих матеріалів систем саморегулівного електрообігріву трохи вище вартості матеріалів кабельних систем обігріву з постійним опором, проте простота проектування і монтажу, відсутність необхідності установки дорогих датчиків і термостатів дозволяють говорити про перевищення загальної вартості саморегулівних систем обігріву лише на 10-15%.

Основна ж перевага даних технологій полягає в мінімізації енерговитрат при безумовному вирішенні стоїть перед системою обігріву завдання. Розглянемо як приклад експлуатацію саморегульованої системи електрообігріву покрівельних жолобів і зливостоків (захист від утворення бурульок на покрівельних звисах). Для пристрою системи антиобледеніння покрівельних жолобів і водостоків на будівлі із загальною довжиною покрівельних жолобів - 200 м.п. і 8 водостоками по 12 м. п. буде потрібно близько 500 м. п. саморегульованого гріючого кабелю Raychem марки FroStop-Black з номінальною умовною потужністю - 16 Вт/м. п. (при т=0оС), відповідно, розрахункова Номінальна потужність всієї системи буде дорівнює 8кВт. Однак у системах з використанням саморегульованих кабелів слід враховувати різницю між пусковою, номінальною та експлуатаційною потужністю. У момент включення системи (при температурі навколишнього середовища 0оС) сумарна пускова потужність буде дорівнює 30 кВт, стабілізація системи займе 3-4 хвилини, в силу саморегулівних властивостей кабелю (споживання енергії в залежності від локальних тепловтрат) реально споживана потужність складе від 2 до 1,5 кВт. Відповідно, споживання електроенергії на добу в середньому складе 30-35 кВт (проти номінально закладеної 8 кВт х 24 години = =192 кВт). Слід також враховувати додаткову економію енерговитрат в разі використання датчика температури і вологості, який дозволяє системі працювати в заданому автоматичному режимі.

Гріють кабелі мають потрійну електричну ізоляцію і високу механічну міцність. Всі гріючі елементи і Комплектуючі систем сертифіковані УкрСепро, крім цього, кабелі промислової групи дозволені до застосування у вибухонебезпечних зонах.

У будівництві системи електрообігріву Raychem застосовуються в наступних випадках: захист покрівель від утворення криги; захист мереж водопостачання від замерзання; підтримання температури води в мережах гарячого водопостачання; захист пандусів і ступенів від утворення криги; комфортний Обігрів підлог побутових і житлових приміщень.

Гріючі кабелі промислової групи дозволяють підтримувати необхідну технологічну температуру продукту в ємностях і трубопроводах (в діапазонах від +5оС до +150оС), незалежно від обсягу ємності або довжини трубопроводу і є серйозною альтернативою систем попутного парообігріву. Це особливо актуально для підприємств хімічної, харчової, нафтовидобувної та нафтопереробної промисловості.

Можливості саморегульованих систем електрообігріву Raychem настільки великі, що не дозволяють в рамках даної статті охопити весь спектр вирішуваних завдань. Фахівці нашої компанії готові розглянути будь-яку поставлену вами задачу, як будівельного, так і промислового характеру, і знайти оптимальне для неї рішення.
