· Цвет белый молочный.
Tехнические характеристики
|
Напряжение питания |
230 В AC (перемен. ток) +/- 10%, 50 Гц |
|
Энергопотребление в спящем режиме
|
400 мВт |
|
Энергопотребление
в режиме макс. нагрузк |
1000 мВт
|
|
Главный выключатель питания |
2 полюсный
|
|
Выход реле |
230 В, 13 A макс. |
|
Диапазон настройки |
от 0°C до 40°C |
|
Температура окр. среды -транспортировка |
от -20°C до +70°C |
|
Класс защиты |
IP21 |
|
Клеммы |
Винтовой зажим «cage clamp» 2,5 мм2 |
|

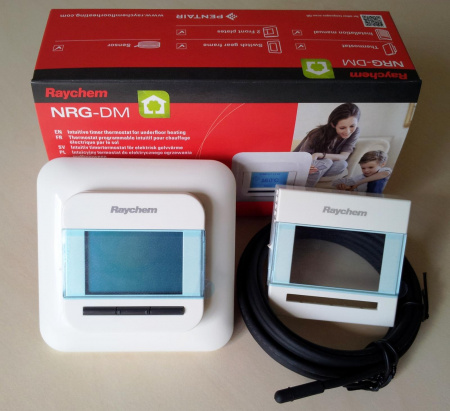

Датчик температуры пола с кабелем длиной 3 м |
12k при 25°C +/- 0,75°C (№:38165) |
|
Максимальная длина кабеля датчика пола |
100 м, 2 x 1,5 мм² (кабель 230 В AC (перемен. тока)) |
|
Размеры с каркасом |
84 X 84 X 40 мм |
|

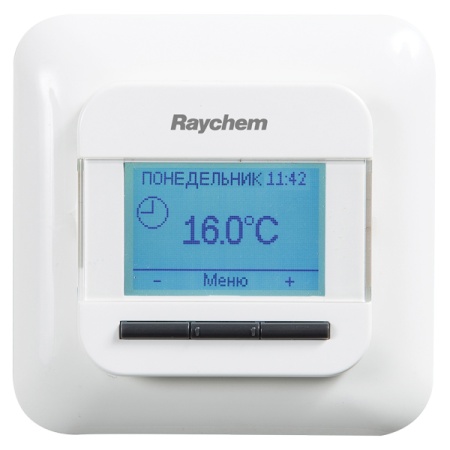

Дисплей |
1,8-дюймовый точечно-матричный ЖК-дисплей (100 x 64 пикселей) с синей подсветкой |
|
Режимы управления |
Датчик пола (активен, если установлен и подключен датчик пола)
Датчик воздуха в помещении с ограничением температуры пола (активен, если установлен и подключен датчик пола)
Датчик воздуха в помещении (активен, если не подключен никакой датчик пола)
Датчик откл. % регулировка температуры с 20-минутными циклами (активен, если не подключен никакой датчик пола)
|
|
Рабочие режимы |
Постоянный режим, программный режим, турбо режим |
|
Способ регулировки температуры |
ШИМ (широтно-импульсная модуляция) с контуром пропорционально-интегрального регулирования |
|
Точность - датчик пола/ воздуха |
0,2°C в диапазоне от 0°C до +40°C |
|
Резервное сохранение уставок |
В энергонезависимой памяти
|
|
Резервное сохранение уставок даты и времени |
Хранение в течение 5 лет или 10 лет при 50% включении питания |
|
Тип действия |
1.B. (39)* |
|
Контроль загрязнения |
степень 2 (49)* |
|
Номинальное импульсное напряжение |
4 кВ (75)* |
|
Температура для испытания на твёрдость вдавливанием шарика
|
125°C (77)* |
|
Реализованные пределы безопасного сверхнизкого напряжения |
22 В DC (постоян. тока) (86)* |
|
* Согласно EN 60730-1, таблица 1 Таблица 4
|
|
В этом терморегуляторе присутствует функция контроля расхода электроэнергии. При этом в меню "Расход энергии"можно просмотреть статистику ,рассчитанную за последние 2 дня,за последний месяц и за последний год.
Допустимая нагрузка выходного реле 13 A/230 В (3 000 Вт) · 2-полюсный главный переключатель питания
датчик сопротивлением 10 кОм
датчик сопротивлением 12 кОм
датчик сопротивлением 15 кОм
датчик сопротивлением 33 кОм
За исключением заводского датчика и датчика NRG-Temp, для всех остальных появляется запрос ввести эталонные значения датчика при 15, 20, 25 и 30°C. Если у вас нет этих эталонных значений датчика терморегулятор NRG-DM предложит выполнить стандартную калибровку датчика. Она может быть не 100% точности, но достаточно близкой к реальным значениям.
Сертифицировано SEMKO,VDE, eu.bac,CE, УкрСепро
Монтаж и установка
Терморегулятор

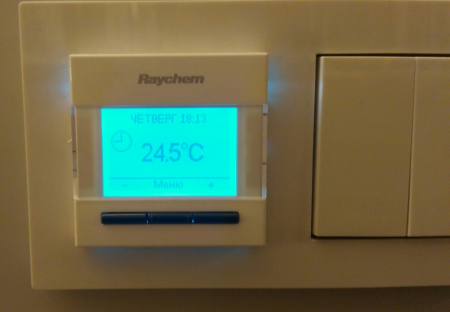

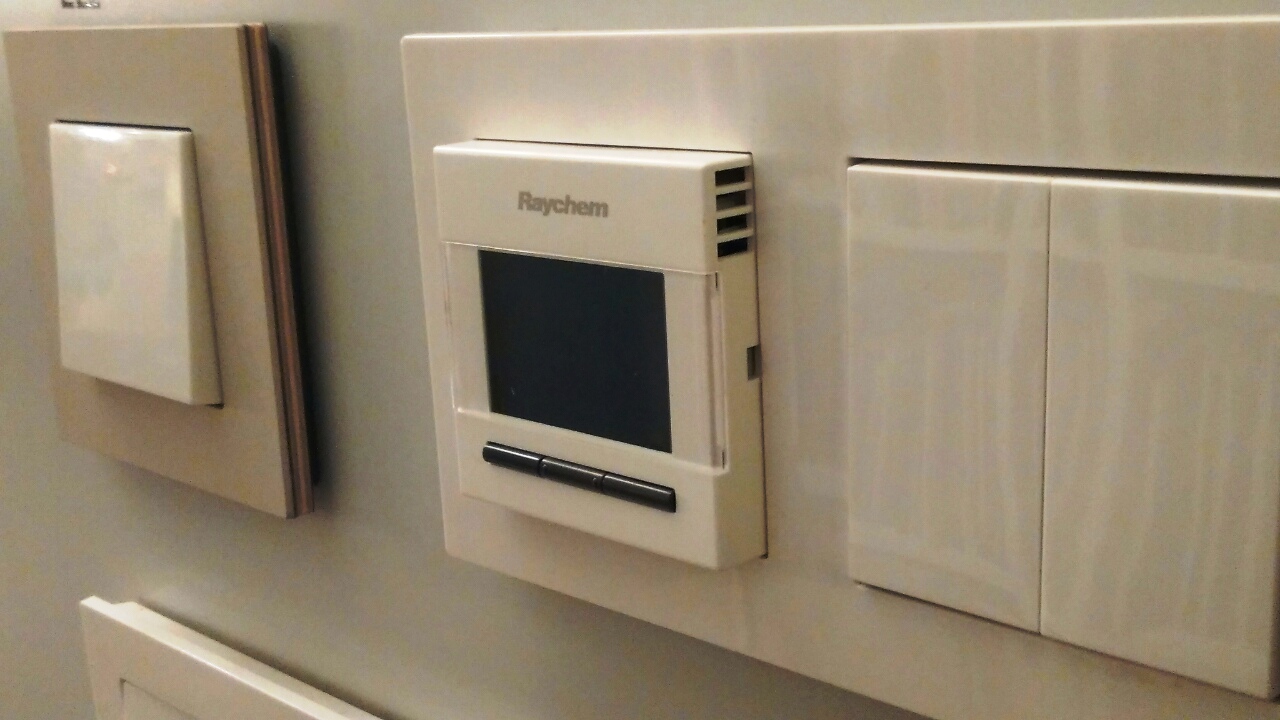

Терморегулятор NRG-DM предназначен для скрытого монтажа в стандартной стенной коробке размером 65 мм.Он должен быть помещен на высоте примерно 1,5 м над полом и защищен от прямого солнечного света и сквозняков. Все трубки для электропроводки, внутри которых проходят кабели и которые входят в корпус терморегулятора, должны быть загерметизированы, чтобы защитить терморегулятор от любого возможного попадания внутрь воздуха;герметичность можно обеспечить с помощью изоляции на выходном отверстии трубки для электропроводки.
Терморегулятор NRG-DM можно установить во внешней стенной коробке. При монтаже терморегулятора на шершавую стену, например кирпичную, необходимо проложить слой силиконового клея под верхней рамкой.
Монтажные рамки и панели можно менять, нажав с помощью отвертки на две кнопки, расположенные по бокам терморегулятора.
Датчик температуры пола
Датчик температуры пола должен быть смонтирован в отдельной гибкой трубке, чтобы обеспечить его замену.Для оптимального управления температурой датчик температуры пола необходимо поместить между двумя греющими кабелями как можно ближе к поверхности пола.Не размещайте датчик температуры пола ближе чем в 3 см от греющего кабеля. Кабель датчика температуры пола может быть удлинен до 100 м с помощью отдельного стандартного кабеля 2 x 1,5 мм2 (мин.) (230 В перем.тока).
Для получения наиболее достоверных показаний датчика, его кабель не следует прокладывать в одной трубке с другими электрическими кабелями.
Подключение терморегулятора
Терморегулятор должен быть подключен к источнику питания 220- 230 В перем.тока в соответствии с приведенными ниже схемами подключения.При использовании нескольких греющих кабелей, требующих силы тока выше 13 A, необходимо использовать контактор.
При использовании защитной клеммы заземления (PE) силовой кабель, питающий греющий кабель, будет подсоединен к общей клемме заземления терморегулятора.В противном случае необходимо использовать отдельный клеммный блок (не входит в комплект).
