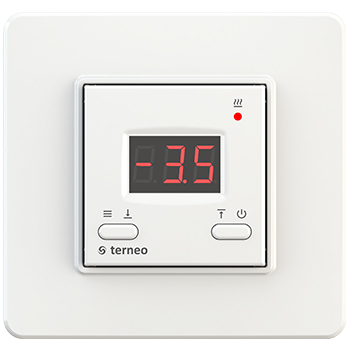

Терморегулятор terneo kt предназначен для управления системами антиобледенения.
Система антиобледенения будет работать тогда, когда измеренная температура попадает в установленный пользователем диапазон. Температура контролируется в том месте, где расположен датчик. Располагайте датчик так, чтоб была возможность его замены в будущем. Терморегулятор имеет защиту от частых переключений силового реле для увеличения срока его службы. Если между переключением реле было меньше одной минуты, то терморегулятор задержит включение реле, обозначив отсчет времени мигающей точкой в крайнем правом разряде.
Система антиобледенения будет работать тогда, когда измеренная температура попадает в установленный пользователем диапазон. Температура контролируется в том месте, где расположен датчик. Располагайте датчик так, чтоб была возможность его замены в будущем. Терморегулятор имеет защиту от частых переключений силового реле для увеличения срока его службы. Если между переключением реле было меньше одной минуты, то терморегулятор задержит включение реле, обозначив отсчет времени мигающей точкой в крайнем правом разряде.
Документы
terneo_kt_ru
207,9 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
|
Технические данные:
|
|||||||||||||||||||||||||||||||||||||||||
|
|
Терморегулятор предназначен для установки внутри помещений. Риск попадания
влаги и жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен
быть расположен в месте, недоступном случайному воздействию брызг.
Важно помнить, что терморегулятор желательно размещать на внутренней стене
помещения.
Устройство не рекомендуется подвергать воздействию прямых солнечных лучей и
сквозняков.
Температура окружающей среды при монтаже должна находится в пределах
-5..450С.
Высота установки терморегулятора должна находиться в пределах 0,4...1,7 м. от
уровня пола.
Терморегулятор монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи нагрузки, обязательно необходимо
перед терморегулятором установить автоматический выключатель (АВ). АВ -
устанавливается в разрыв фазного провода. Он должен быть рассчитан не более
чем на 16 А.
Для защиты человека от поражения электрическим током утечки устанавливается
УЗО (устройство защитного отключения). Эта мера обязательна при укладке теплых
полов во влажных помещениях. Для правильной работы УЗО экран нагревательного
кабеля необходимо заземлить.
Терморегулятор монтируется в стандартную монтажную коробку d 60 мм при
помощи шурупов.
Монтаж датчика должен быть выполнен так, чтобы была возможность
беспрепятственной его замены в будущем .
влаги и жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен
быть расположен в месте, недоступном случайному воздействию брызг.
Важно помнить, что терморегулятор желательно размещать на внутренней стене
помещения.
Устройство не рекомендуется подвергать воздействию прямых солнечных лучей и
сквозняков.
Температура окружающей среды при монтаже должна находится в пределах
-5..450С.
Высота установки терморегулятора должна находиться в пределах 0,4...1,7 м. от
уровня пола.
Терморегулятор монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи нагрузки, обязательно необходимо
перед терморегулятором установить автоматический выключатель (АВ). АВ -
устанавливается в разрыв фазного провода. Он должен быть рассчитан не более
чем на 16 А.
Для защиты человека от поражения электрическим током утечки устанавливается
УЗО (устройство защитного отключения). Эта мера обязательна при укладке теплых
полов во влажных помещениях. Для правильной работы УЗО экран нагревательного
кабеля необходимо заземлить.
Терморегулятор монтируется в стандартную монтажную коробку d 60 мм при
помощи шурупов.
Монтаж датчика должен быть выполнен так, чтобы была возможность
беспрепятственной его замены в будущем .
