Терморегулятор для теплого пола Aura VTC 235 механический

Терморегулятор для теплого пола Aura VTC 235 механический "
UAH 1 764.18 грн 1 782.00 грн
Терморегулятор для теплого пола Aura VTC 235 механический.

Обогрев пола по сигналам выносного датчика температуры пола либо по сигналам встроенного датчика температуры воздуха.

Установка температуры поддержания производится простым поворотом ручки регулирования на лицевой панели прибора, оснащенной шкалой. Включение/отключение прибора производится независимым выключателем на нижнем торце прибора.

Датчик температуры пола в комплекте.

Страна-производитель: Германия.

  • О продукте
  • Применение
  • Установка
  • Информация
  • Инструкция
  • Отзывы (2)
ОПИСАНИЕ:
  • Уникальный дизайн
  • Простота управления
  • Отсутствие выключателя на лицевой панели
  • Сверхплоская конструкция
  • Комплектация датчиком температуры пола
  • Терморегулятор индицирует включение обогрева светодиодным индикатором на лицевой панели

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Монтаж - встроенный в стену
Цвет корпуса - белый полированный
Коммутируемый ток/мощность - 16А /3500 Вт

КОМПЛЕКТ ПОСТАВКИ:

Терморегулятор
Датчик температуры с кабелем - NTC 2 м
Инструкция пользователя


Принцип работы:

Терморегулятор производит включение и отключение обогрева по сигналам выносного датчика температуры пола либо по сигналам встроенного датчика температуры воздуха.

Управление:

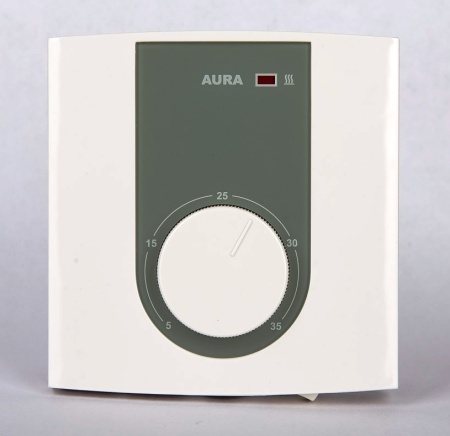

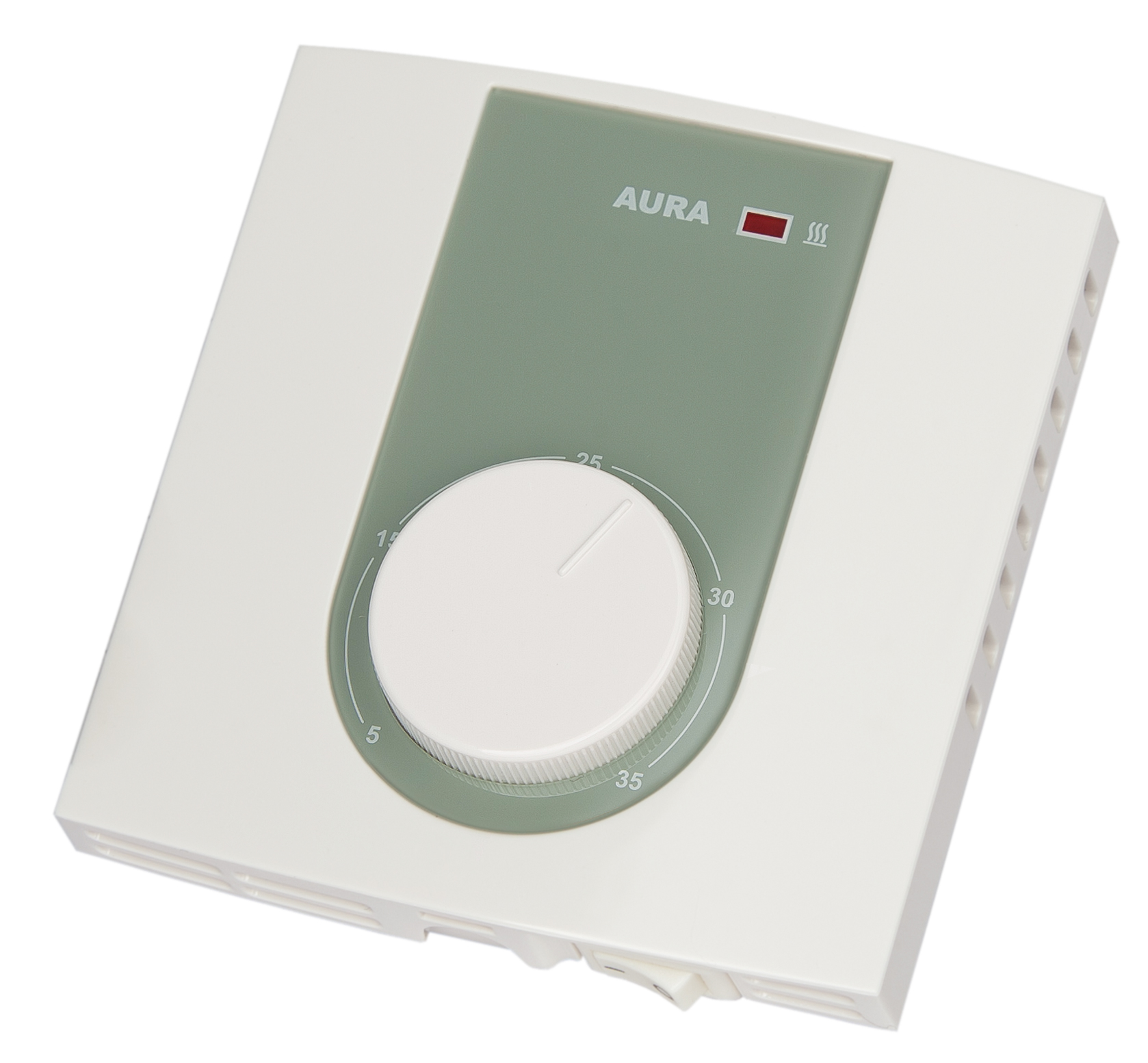

Установка температуры поддержания производится простым поворотом ручки регулирования на лицевой панели прибора, оснащенной шкалой.

Включение/отключение прибора производится независимым выключателем на нижнем торце прибора.

Индикация:

Терморегулятор индицирует включение обогрева светодиодным индикатором на лицевой панели.

Установка терморегулятора:

  • Все работы производить только при отключенном напряжении питания;
  • Монтаж терморегулятора должен производиться квалифицированным специалистом;
  • Во избежание порчи внешнего вида терморегулятора, монтаж производить по окончании отделочных работ;
  • Монтаж осуществлять в монтажную коробку диаметром не менее 60 мм;
  • Все провода должны быть проведены в монтажную коробку и иметь запас по длине не менее 50 мм;
  • Место подключения фазового проводника является важным, фазовый проводник питания должен быть определен при помощи индикаторной отвертки;
  • Неправильное подключение терморегулятора может привести к выходу изделия из строя и не подлежит гарантийному обслуживанию.

Шаг 1

Отсоедините контрольный модуль от блока питания. Для этого, подходящей отверткой

освободите нижний крепежный винт корпуса терморегулятора*.


* Нижний крепежный винт не может быть вывернут

полностью

Шаг 2

Осуществите присоединение внешних проводов к клеммным контактам терморегулятора

согласно схемы подключения.

При наличии у нагревателя проводника экранирующей оплетки, этот проводник должен

быть подключен через внешнюю клемму не входящую в комплект поставки:

– Для 2-х проводной схемы питания в жилище – к проводнику нейтрали

– Для 3-х проводной схемы питания в жилище – к проводнику заземления


Шаг 3

Установите модуль блока питания с присоединенными проводами в монтажную коробку и зафиксируйте 2-мя винтами:


Шаг 4

Установите контрольный модуль. Для этого:

– Вставьте выступы в верхней части контрольного модуля в ответные пазы верхней части блока питания;

– Аккуратно установите корпус контрольного модуля на корпус блока питания;

– Зафиксируйте терморегулятор в сборе, не сильно затянув нижний крепежный винт.

Возможные неисправности и методы их устранения

Вопрос: После монтажа и включения регулятора, обогрев не включается.

Ответ:

По требованиям безопасности, терморегулятор VTC235 отключает обогрев, в случае, если неисправен выносной датчик температуры (обрыв, не подключен или короткое замыкание).

В случае, если изделие после монтажа не включает обогрев, проверьте:

  • Наличие напряжения питания ~220 В,

  • Правильность подключения датчика температуры

Технические характеристики:


  • Напряжение питания ~230В
  • Коммутируемая нагрузка 16А/3500 Вт
  • Диапазон регулирования . . . . . . . От +5 С до +35 С
  • Точность поддержания температуры +/-0,5 С, +/-1 С, +/-3 С (по заказу)
  • Выносной датчик температуры…..NTC, 2м
  • Температура окружающей среды от +5С до +40 С
  • Тип монтажа – встроенный в стену
  • Сечение подключаемых проводов ….до 4 кв.мм.
  • Габариты изделия ……80*80*67 мм
