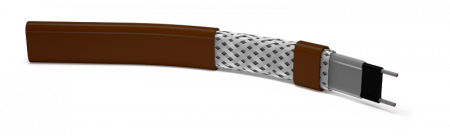

Область применения саморегулирующегося нагревательного кабеля QTVR2-CT (до 110°С)
| Классификация зон |
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные |
|
Тип обогреваемой поверхности |
|
|
Химическая стойкость |
Органические и коррозионные среды
По вопросам применения в агрессивных органических и коррозионных средах обратитесь за консультацией
|
|
Напряжение питания |
230 В переменного тока |
|
Сертификация |
Греющий кабель QTVR разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa Ltd:
Греющий кабель QTVR разрешен к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № Е-8933) |
Технические характеристики
| Максимальная рабочая температура (непрерывная работа) |
110°С |
|
Класс температуры |
Т4 согласно европейскому стандарту EN 60079-30-1 5.1.13 |
|
Минимальная температура монтажа |
–60°C |
|
Минимальный радиус изгиба |
13 мм при 20°С |

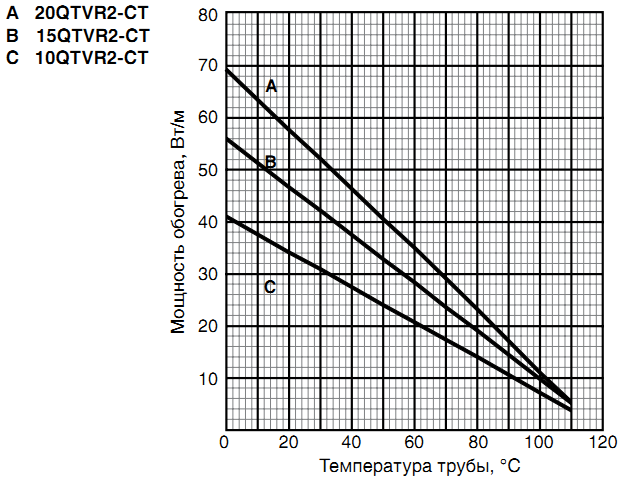

Оценка мощности обогрева
Номинальная мощность обогрева при напряжении 230 В на теплоизолированных стальных трубах
|
Саморегулирующийся греющий кабель |
10QTVR2-CT |
15QTVR2-CT |
20QTVR2-CT |
|
|
Мощность при 10°С, Вт |
38 |
51 |
64 |
|
|
Номинальные размеры и вес кабеля |
||||
|
Толщина, мм |
4,5 |
4,5 |
4,5 |
|
|
Ширина, мм |
11,8 |
11,8 |
11,8 |
|
|
Вес, г/м |
126 |
126 |
126 |
|
|
Максимальная длина цепи обогрева при использовании автомата типа С в соответствии с EN 60898 |
||||
|
Ток срабатывания защиты |
Темп. включения |
Максимальная длина цепи греющего кабеля, м |
||
|
25A |
–20°С |
95 |
75 |
60 |
|
+10°С |
115 |
95 |
75 |
|
|
32A |
–20°С |
115 |
100 |
75 |
|
+10°С |
115 |
100 |
95 |
|
|
40A |
–20°С |
115 |
100 |
95 |
|
+10°С |
115 |
100 |
115 |
|
Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.
- 4,5 x 11,8
- 38
- 51
- 64
