Выдерживает температуру до 250°С,поддержание до 150°С
| Классификация зон |
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные |
|
Тип обогреваемой поверхности |
|
|
Химическая стойкость |
Органические и коррозионные среды
По вопросам применения в агрессивных органических и коррозионных средах обратитесь за консультацией
|
|
Напряжение питания |
230 В переменного тока |
|
Сертификация |
Греющий кабель КTV разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa Ltd:
Греющий кабель KTV разрешен к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № Е-8934) |
Технические характеристики
| Максимальная рабочая температура (непрерывная работа) |
150°С |
|
Максимально допустимая температура (периодическая работа) |
250°С ((насыщенный пар 20 атм) Максимальное суммарное время работы не более 1000 ч |
|
Класс температуры |
Т2 согласно европейскому стандарту EN 60079-30-1 5.1.13 |
|
Минимальная температура монтажа |
–60°C |
|
Минимальный радиус изгиба |
26 мм при 20°С 51 мм при –60°С |

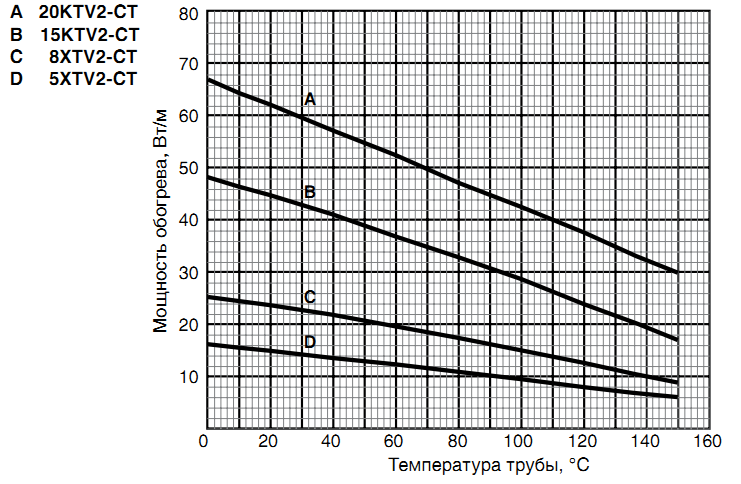

Оценка мощности обогрева
Номинальная мощность обогрева при напряжении 230 В на теплоизолированных стальных трубах
|
Саморегулирующийся греющий кабель |
5KTV2-CT |
8KTV2-CT |
15KTV2-CT |
20KTV2-CT |
|
|
Мощность при 10°С, Вт |
16 |
25 |
47 |
65 |
|
|
Номинальные размеры и вес кабеля |
|||||
|
Толщина, мм |
7,6 |
7,6 |
7,6 |
7,6 |
|
|
Ширина, мм |
13,3 |
13,3 |
13,3 |
13,3 |
|
|
Вес, г/м |
250 |
250 |
250 |
250 |
|
|
Максимальная длина цепи обогрева при использовании автомата типа С в соответствии с EN 60898 |
|||||
|
Ток срабатывания защиты |
Темп. включения |
Максимальная длина цепи греющего кабеля, м |
|||
|
16A |
–20°С |
130 |
95 |
60 |
40 |
|
+10°С |
145 |
105 |
65 |
45 |
|
|
25A |
–20°С |
205 |
150 |
90 |
65 |
|
+10°С |
230 |
165 |
100 |
75 |
|
|
32A |
–20°С |
230 |
180 |
115 |
85 |
|
+10°С |
230 |
180 |
130 |
95 |
|
|
40A |
–20°С |
230 |
180 |
130 |
105 |
|
+10°С |
230 |
180 |
130 |
110 |
|
Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.
- 7,6 x 13,3
- 16
- 25
- 47
- 6
