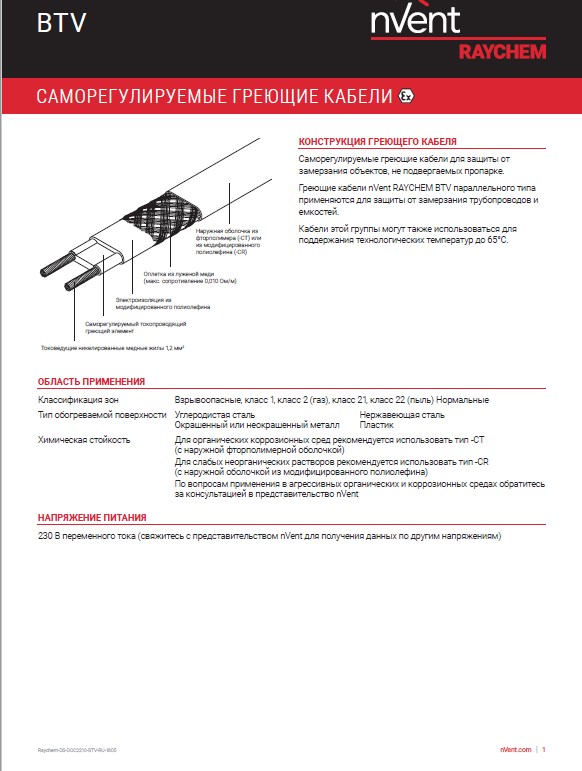

| Классификация зон |
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные |
|
Тип обогреваемой поверхности |
|
|
Химическая стойкость |
Для органических коррозионных сред рекомендуется использовать тип -СТ (с наружной фторполимерной оболочкой)
По вопросам применения в агрессивных органических и коррозионных средах обратитесь за консультацией
|
|
Напряжение питания |
230 В переменного тока |
|

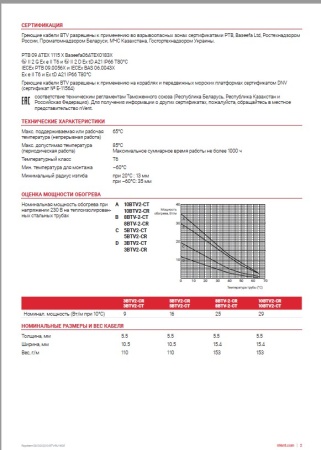

Сертификация |

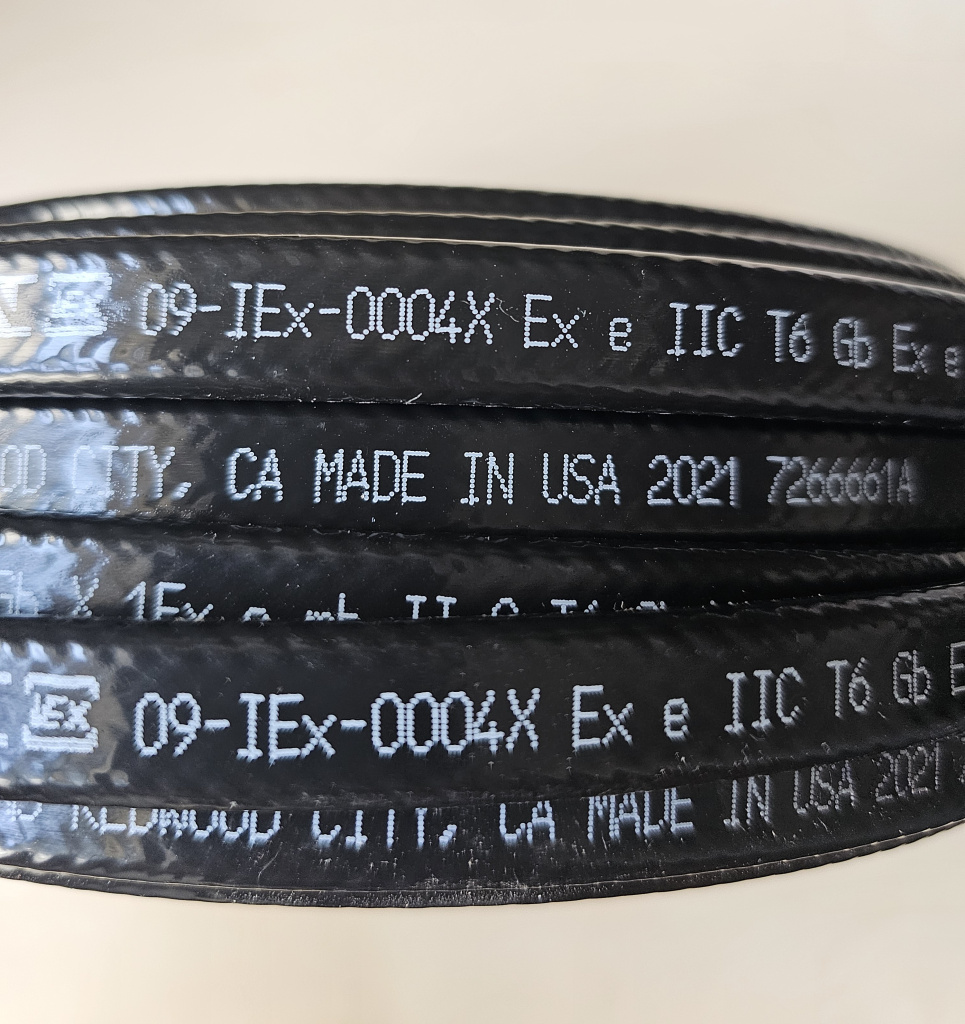

Греющий кабель BTV разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa Ltd:
Греющий кабель BTV разрешен к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № Е-8933) |
Технические характеристики
|
Максимальная рабочая температура (непрерывная работа |
65°С |
|
Максимально допустимая |
85°С |
|
Класс температуры |
Т6 согласно европейскому стандарту EN 60079-30-1 5.1.13 |
|
Минимальный радиус изгиба |
при 20°C : 13 мм |

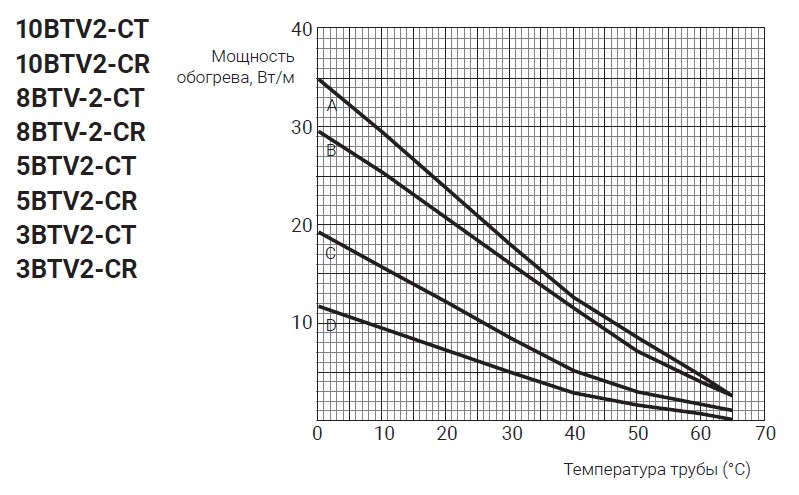

Оценка мощности обогрева
Номинальная мощность обогрева при напряжении 230 В на теплоизолированных стальных трубах
|

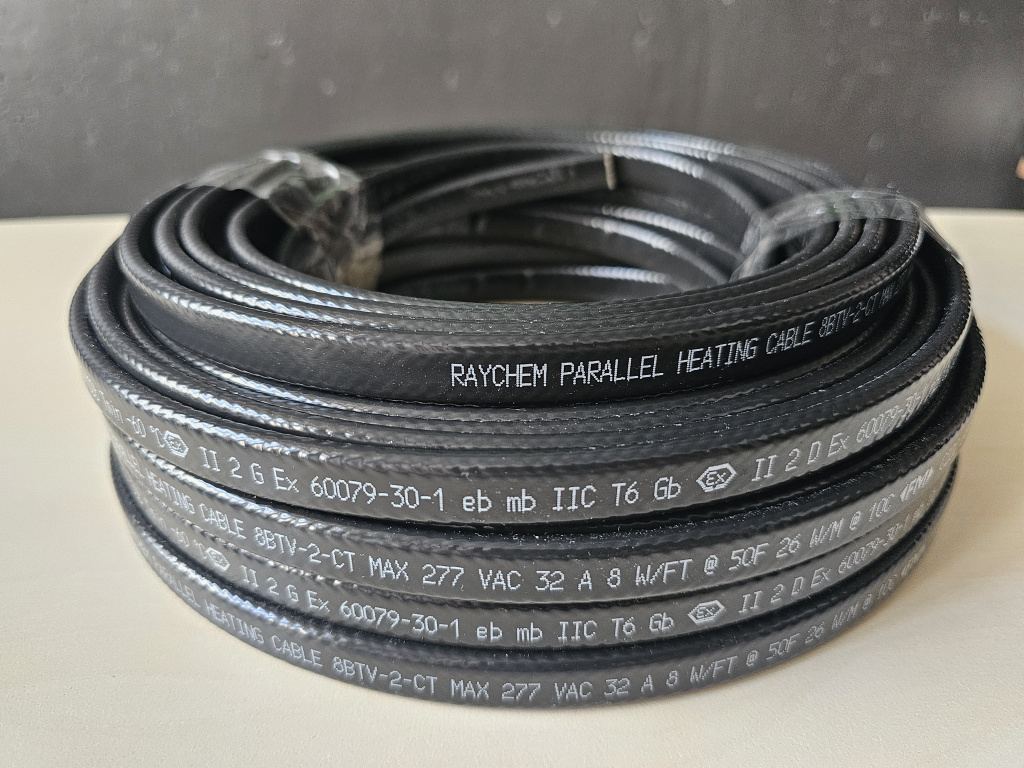

Саморегулирующийся греющий кабель |
3BTV2-CT |
5BTV2-CT |
8BTV2-CT |
10BTV2-CT |
|
|
Мощность при 10°С, Вт |
9 |
16 |
25 |
29 |
|
|
Номинальные размеры и вес кабеля |
|||||
|
Толщина, мм |
5,5 |
5,5 |
5,5 |
5,5 |
|
|
Ширина, мм |
10,5 |
10,5 |
15,4 |
15,4 |
|
|
Вес, г/м |
110 |
110 |
153 |
153 |
|
|

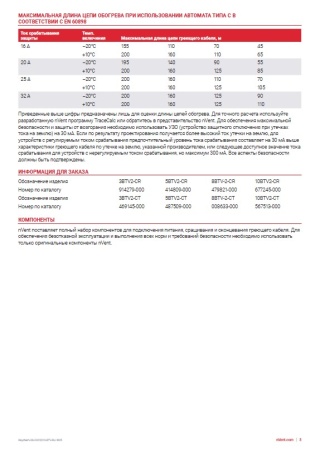

Максимальная длина цепи обогрева при использовании автомата типа С в соответствии с EN 60898 |
|||||
|
Ток срабатывания защиты |
Темп. включения |
Максимальная длина цепи греющего кабеля, м |
|||
|
16A |
–20°С |
155 |
110 |
70 |
45 |
|
+10°С |
200 |
160 |
110 |
65 |
|
|
20A |
–20°С |
195 |
140 |
90 |
55 |
|
+10°С |
200 |
160 |
125 |
85 |
|
|
25A |
–20°С |
200 |
160 |
110 |
70 |
|
+10°С |
200 |
160 |
125 |
105 |
|
|
32A |
–20°С |
200 |
160 |
125 |
90 |
|
+10°С |
200 |
160 |
125 |
110 |
|
Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.
- 5,5 x 10,5
- 16
- 25
- 29
- 9
